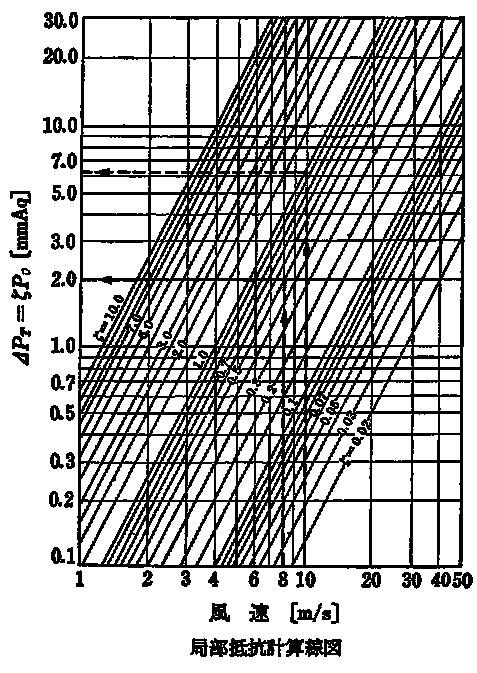

局部抵抗計算図

図中ζ＝1.0の線は，ある風速に対する動圧を求める換算線として利用できる。

〔例題3〕風速10m／Sの動圧を求めよ．
〔解〕
　局部抵抗計算図において，ζ＝1.0の線と ｖ＝10m／sとの交点から左に向かい、
縦軸上に動圧 Ｐv≒6.2 mmAq を得る。

〔例題4〕ある局部抵抗係数ζ＝0.5、そのときの風速が8m／sのときの抵抗を求めよ。
〔解〕
　ζ＝0.5の線とｖ＝8m／sとの交点から左に向かうと，
縦軸上に局部抵抗 ΔPt =ζ・Pv ＝２．０ mmAq　が決まる。
