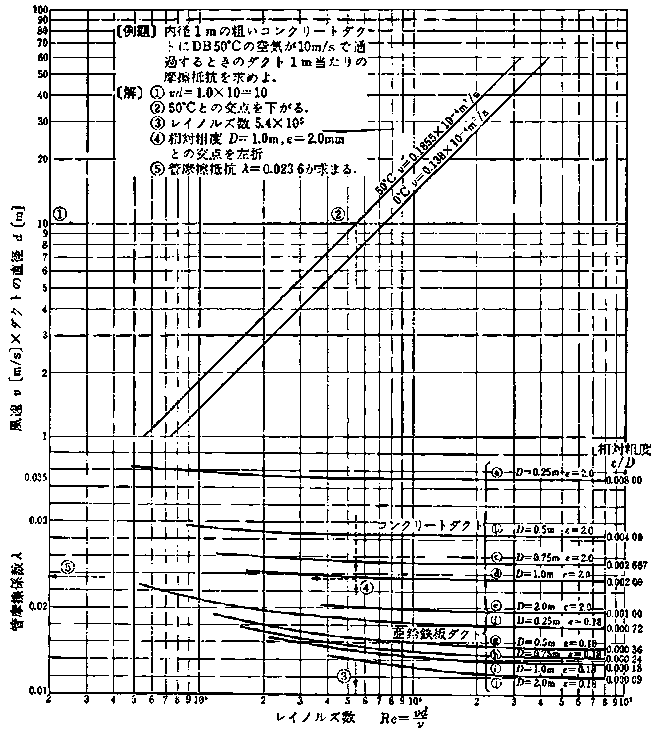

表ー１　　風速・直径より摩擦抵抗係数 を求める。

摩擦係数λは、ダクトの粗さ・直径・レイノズル数から求めるか、Ｍｏｏｄｙ線図から求める。
一般のＭｏｏｄｙ線図はレイノズル数を求める必要があり不便なため、動粘性係数を空気調和で使用温度範囲の2点に絞り，風速，ダクト径から摩擦抵抗λを直読しうる線図とした。
（ダクトの粗度εを、亜鉛鉄板＝0.18、コンクリートダクト＝2.00、と仮定した。）

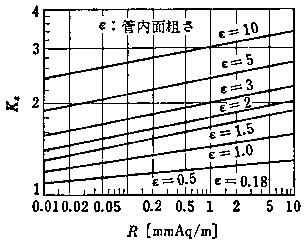

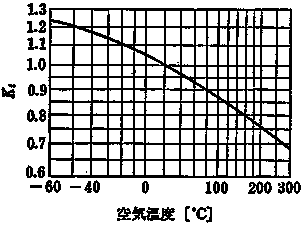

Ｋｔ：空気温度による補正係数　 ２図	Ｋｓ：内面粗さによる補正係数　３図
摩擦抵抗の補正 空気温度，ダクト内面粗さなどが標準（DB20℃，ε＝0.18mm）と大きく異なる場合ほ， 近似的に次式によって補正する．
Ｒ0＝Ｒ・Ｋｔ・Ｋｓ　　　 Ｒ0：実際の摩擦抵抗〔mmAq〕　　　　 Ｒ：標準状態の摩擦抵抗〔mmAq〕　　 Ｋｔ：空気温度による補正係数　　　　 Ｋｓ：ダクト内面粗さによる補正係数

〔例題2〕直径0.75ｍ，風速4ｍ／ｓ，温度20℃，コンクリートダクトの摩擦抵抗係数λならびにダクト1ｍ当たりの摩揮抵抗を求めよ．

〔解〕　　　vd ＝4×0.75＝3.0　より、温度 20℃の動粘性係数の想定線上の交点より、
レイノルズ数 1.9×10^5 が求められる。
同時にレイノルズ数と相対粗度（0.002667）の交点を左折して
λ＝0.026 を得る。
動圧表より　4.Oｍ／ｓ の動圧は 0.98 mmAq が得られ，（式−１）より、1ｍ当たりの摩擦抵抗は
　　　ΔＰ＝λ・(L/d)・(v^2／2g)・γ
　　　　　　＝0.026×（1／0.75）×0.98
　　　　　　　≒0.034 mmAq
